Passar bullerväggen för vägar, tågtrafik och byggarbetsplatser?

Ja. K-Grön används som bullervägg vid vägar och kan även fungera i lägen med tågtrafik där du behöver robust bullerreducering. Du kan också sätta den som tillfälligt bullerskydd för byggarbetsplats när du vill minska störningar under intensiva skeden, och justera sträckan etappvis.

Gör schaktmassor till en resurs!

K-Grön Bullervägg

Bullervägg med återvunna schaktmassor

K-Grön Bullervägg kombinerar ett effektivt bullskydd med en möjlighet att återvinna schaktmassor samtidigt som du får en vertikal grönyta med en positiv klimatpåverkan med hjälp av klätterväxter.

Utöver att du kan återanvända schakt och jordmassor så minskar planteringarna koldioxid och partiklar, samtidigt som de skapar värdefulla livsmiljöer för insekter och fåglar. Bullerväggen består av galvaniserade stålväggar som har en toppbredd på 0,8 m bred oavsett höjd på väggen. Stålkonstruktionen kläs in med skikt av kokosväv som förhindrar schakt och jordmassorna att falla ur bullerväggen.

De galvaniserade stålväggarna är ett modulärt instickssystem som säkerställer strukturell stabilitet, statisk tillförlitlighet och hög projektspecifik flexibilitet. Konstruktionen gör att bullerskyddet kan anpassas optimalt till olika höjder, platser och krav.

Tack vare sin modulära konstruktion kräver bullerskyddet ingen gjutning av fundament utan installeras direkt på marken.

Väggen kan tillverkas från 1-8 meters höjd.

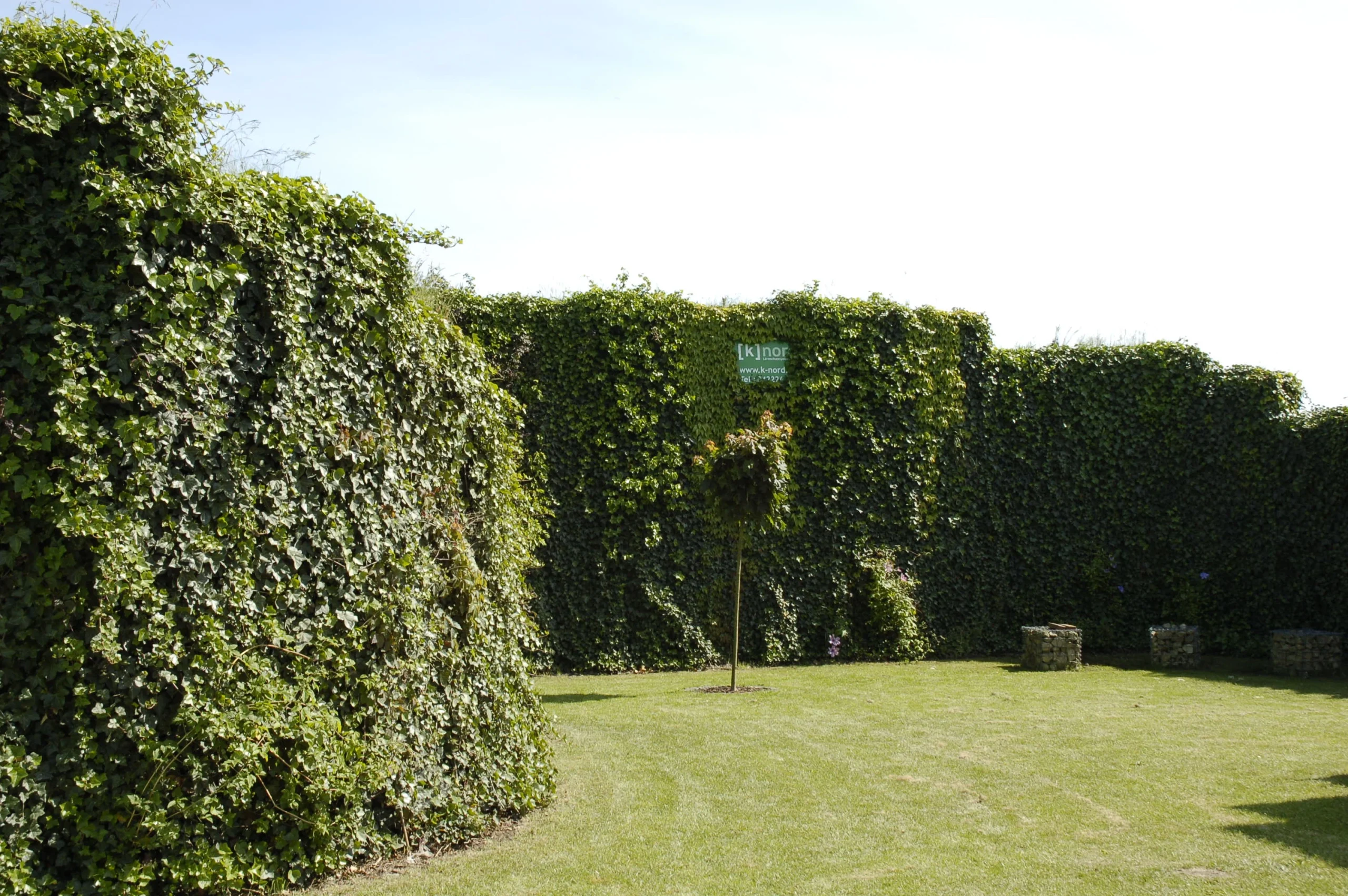

Beroende på väderförhållanden och bullerväggens höjd så uppnår väggen full grönska efter bara några växtsäsonger. När planteringsområdet är klart uppfattas inte väggen som ett vanligt bullerskydd, utan som en vertikal vacker grönyta som smälter in i naturen.

K-Grön absorberar ca 50 decibel när den är färdigmonterad.

Kontakta oss

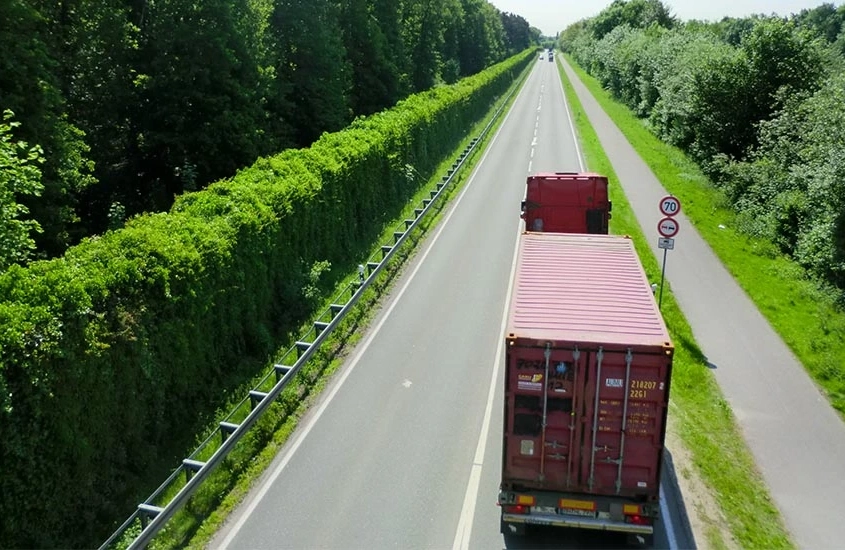

begruente_Laermschutzwand_an_Autobahn-845x550

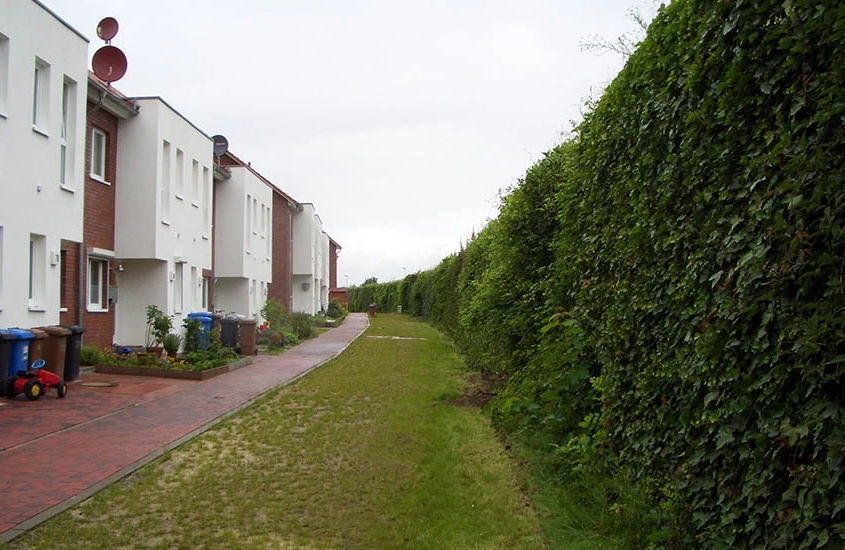

vollbegruente_LSW_vor_Haussiedlung-845x550

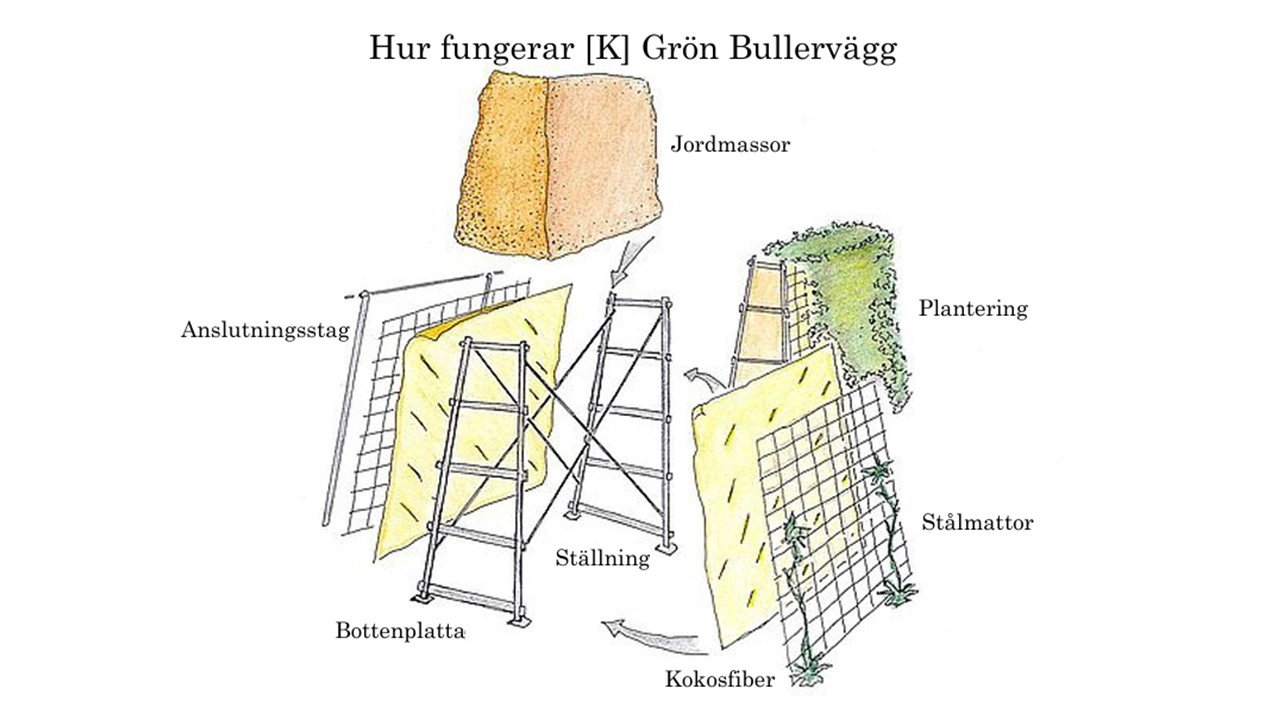

Så fungerar K-Grön Bullervägg

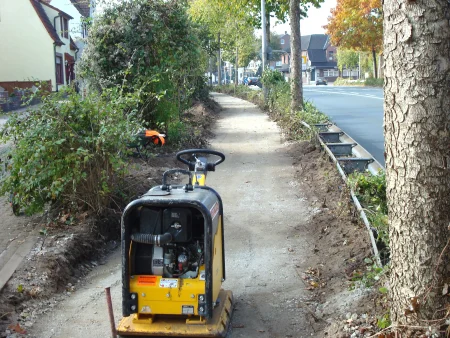

Steg 1: Grunden

Med vårt gröna bullerskydd krävs ingen kostsam gjutning. Ett enkelt
bärlager komprimeras enligt krav och säkerställer en säker och stabilt
stående vägg.
Bredden och tjockleken på bärlagret anpassas efter bullerskyddsväggens
höjd.

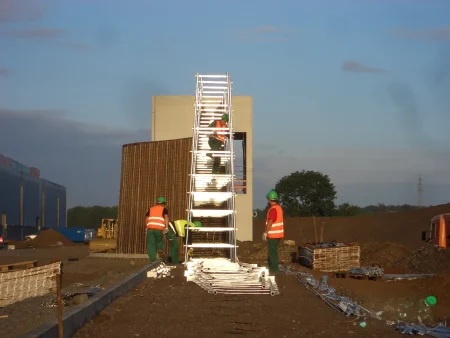

Steg 2: Konstruktion

Mattor av flera skikt av kokosväv i kombination med stålmattor förhindrar
att fyllnadsmaterialet faller ut.
Monteringen sker med ett plug-in system, vilket gör installationen snabb och
okomplicerad, samtidigt som konstruktionen förblir stabil och säker.

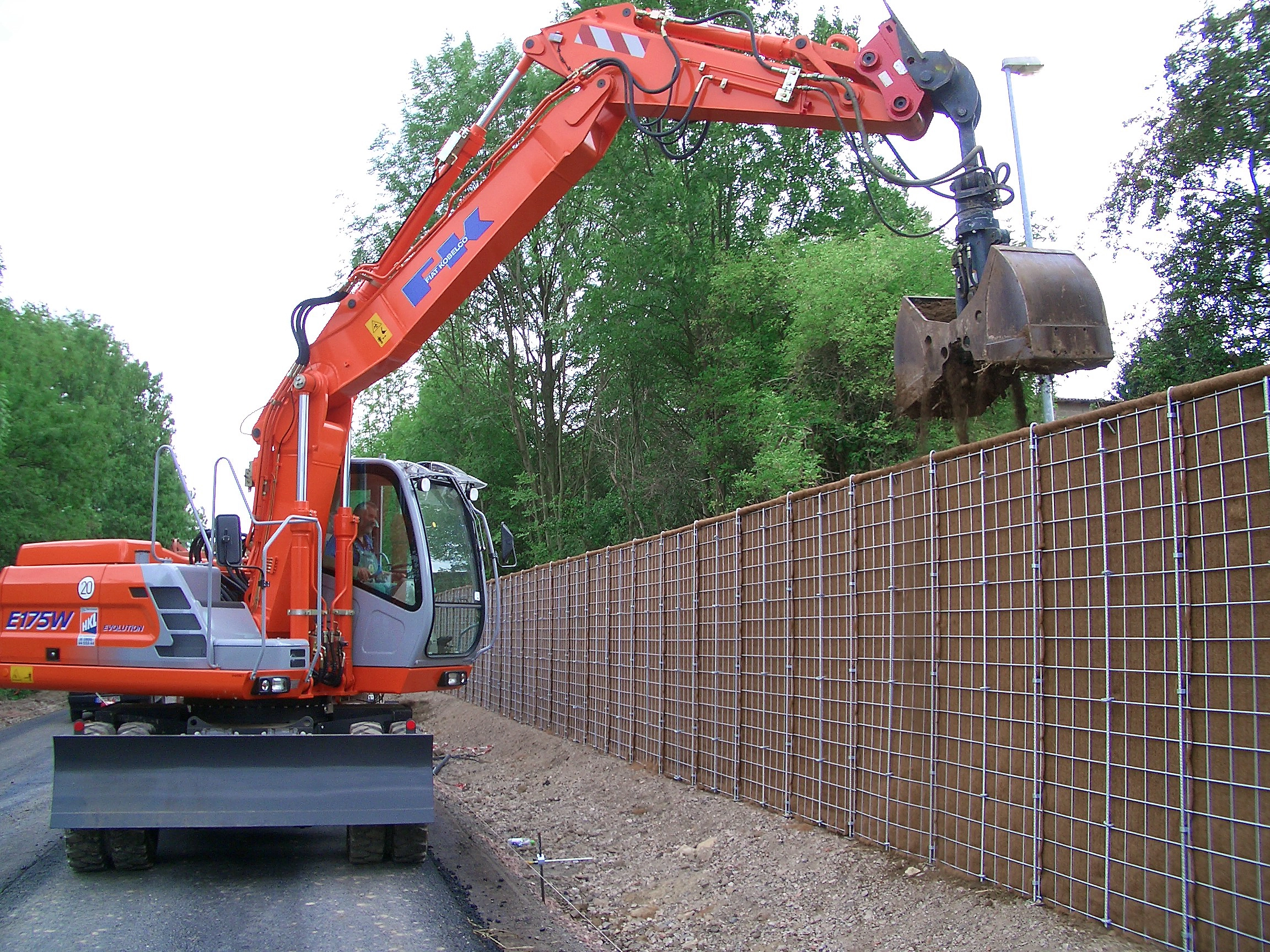

Steg 3: Påfyllning

Fyllnadsmaterialet skapar systemets bullerskyddseffekt. Samtidigt
garanterar den höga vikten stabilitet.
Som fyllnadsmaterial kan jord eller schaktmassor som uppstår på
byggnadsplatsen med fördel användas. På så sätt kan man ofta spara på
kostnaden för fyllnadsmaterialet samt även den kostsamma deponin.

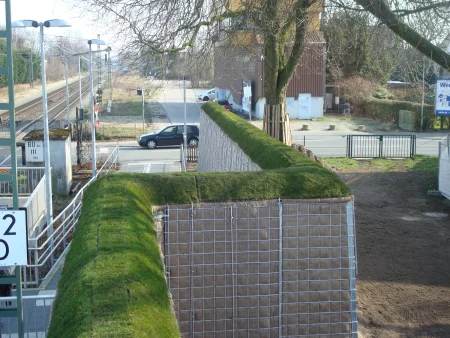

Steg 4: Övre anslutning

Grästorven utgör den övre delen av vårt bullerskydd. Den sås in i
fyllnadsmaterialet i samband med installation.
Förutom att förbättra det visuella intrycket har grästorven även
ekologiska fördelar.

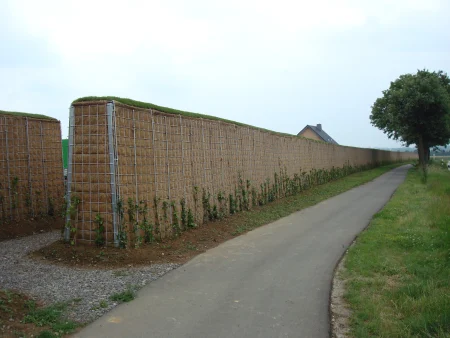

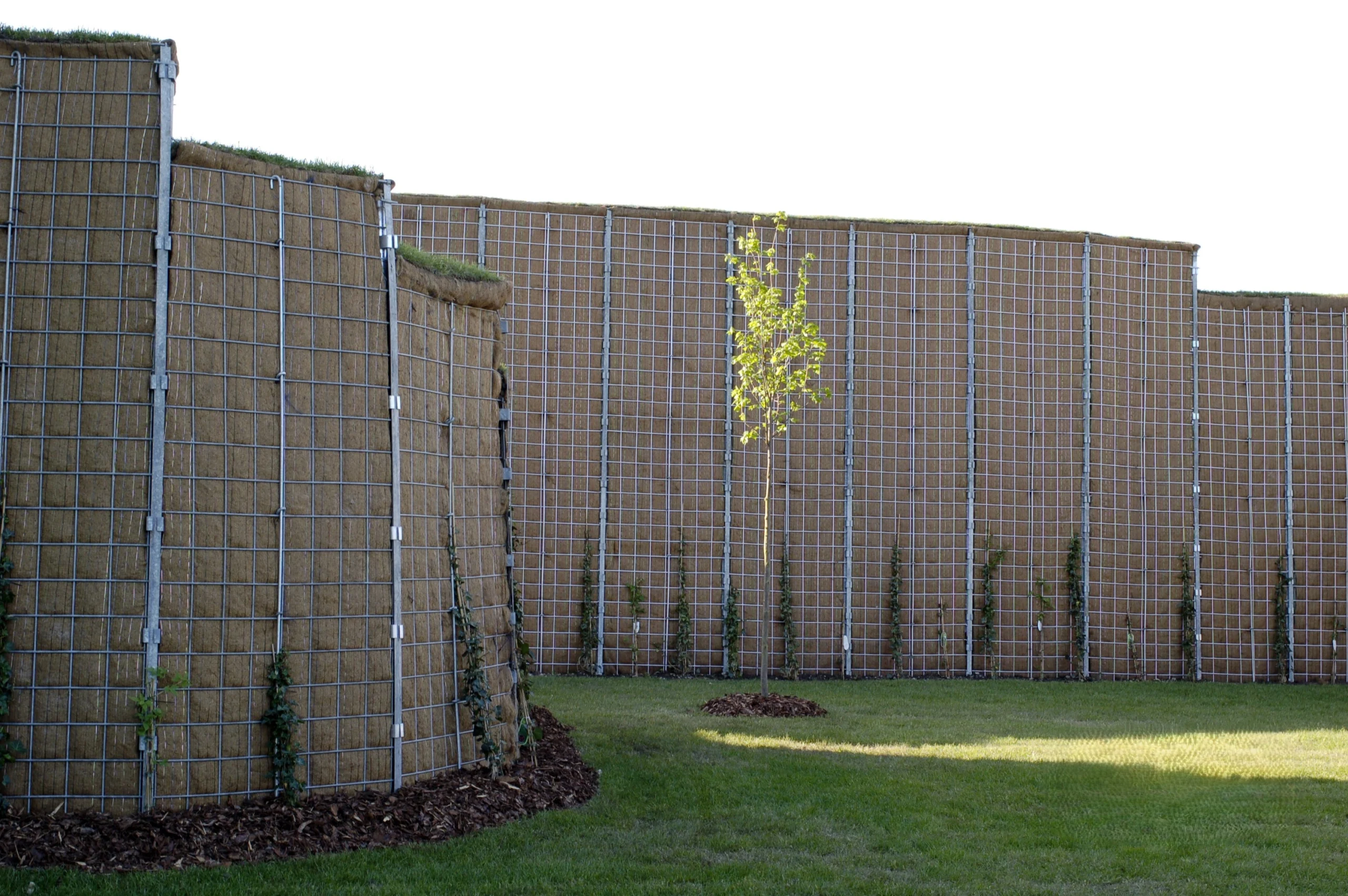

Steg 5: Plantering

Den ekologiska nyttan uppnås genom plantering på båda sidor, till
exempel med murgröna (Hedera Helix) eller klättervildvin
(Parthenocissus).
Plantering görs med fördel direkt efter färdigställandet av bullerväggen

Fakta om K-Grön Bullervägg

Höjd över marken	1m	2m	3m	4m	5m	6m	7m	8m
Toppbredd (m)	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8
Bottenbredd (m)	1,06	1,17	1,28	1,38	1,49	1,61	1,71	1,82
Fyllningsvolym (per löpmeter i m3/m)	0,85	1,84	2,88	4,05	5,38	6,79	8,31	9,92
Marktryck (under LSW i KN/m2)	27	47	72	101	124	147	169	192

Bullervägg med Schaktmassor som fyllnad

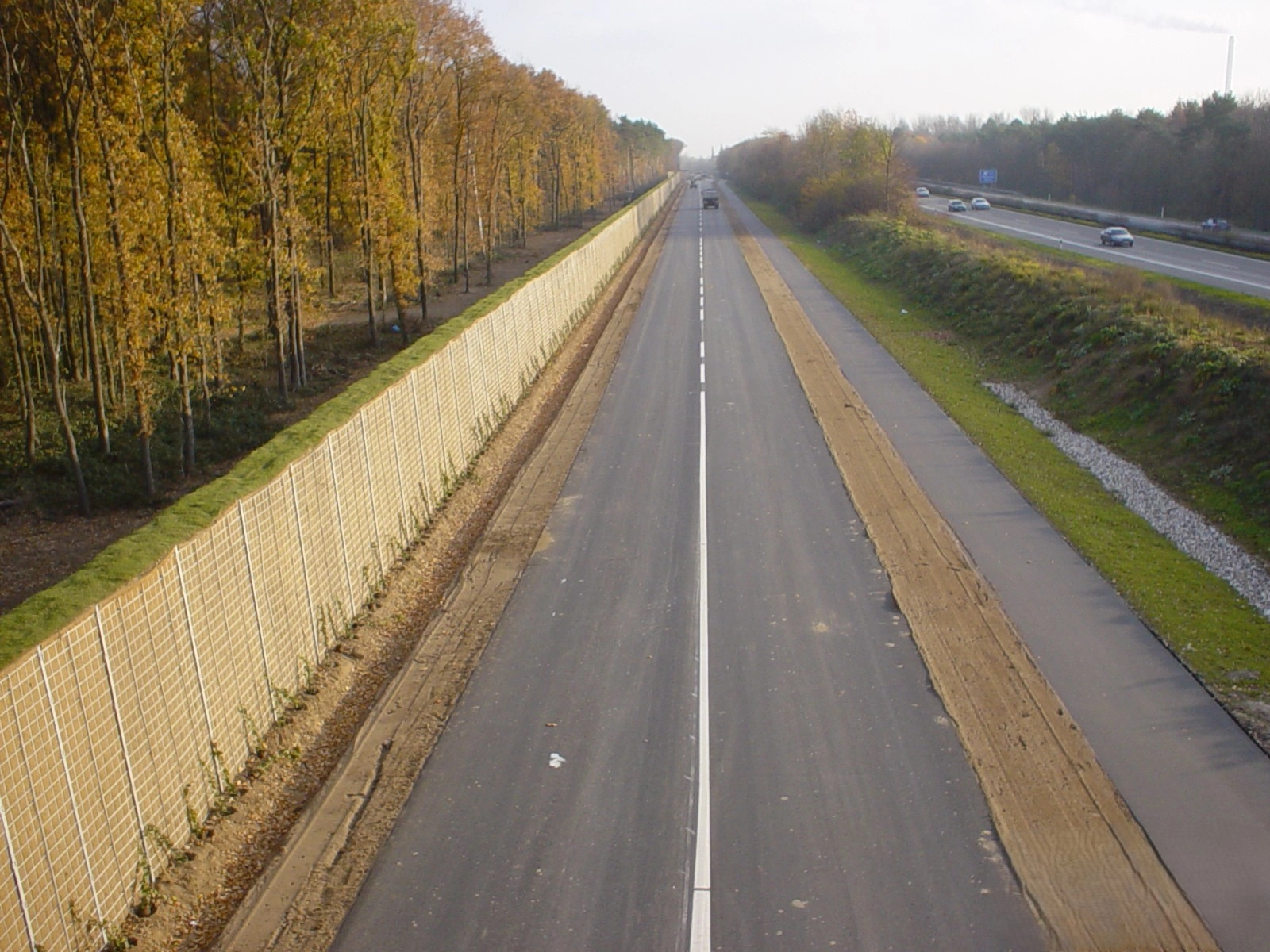

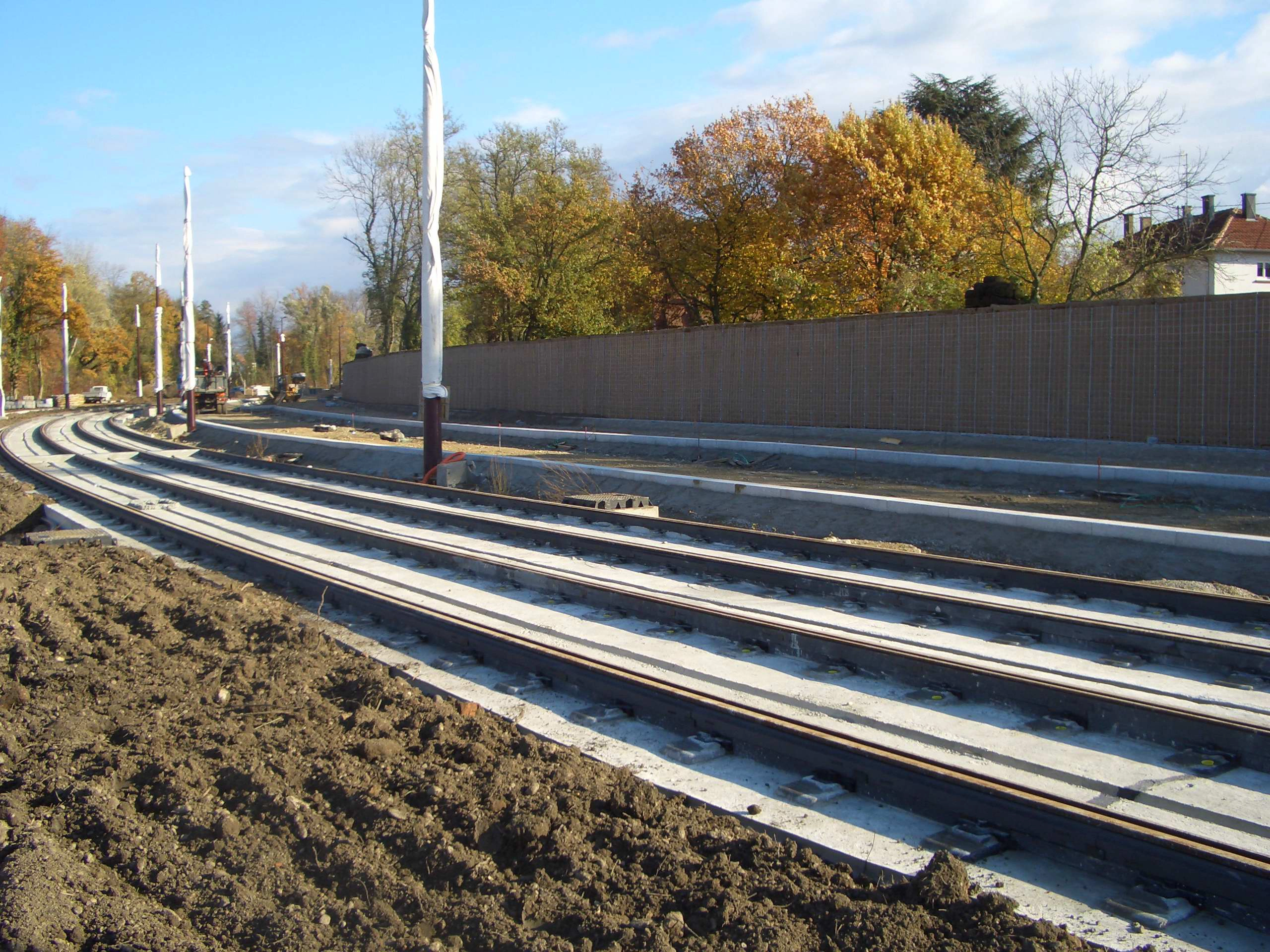

K-Grön bygger sin bullerdämpning på principen att schaktmassor dämpar. Precis som en jordvall ger fyllningen en stabil och effektiv barriär mot ljudutbredning. Skillnaden är att du får en vertikal, platsbesparande lösning som passar där en jordvall blir för bred. Det gör K-Grön relevant som bullervägg vid vägar, i närheten av bostäder och gångstråk, men även som en bullervägg vid spårtrafik där du vill skapa en robust åtgärd som tål miljön över tid.

Konstruktionen i korthet: galvaniserat stål, kokosväv och smart plug-in-montage

Själva väggen består av galvaniserade stålväggar med ett modulärt instickssystem (plug-in) som ger hög stabilitet och gör det enkelt att anpassa höjd och sträckning efter platsens krav. Konstruktionen har en toppbredd på 0,8 meter oavsett väggens höjd, som kan byggas från 1 till 8 meters höjd. För att hålla schaktmassorna på plats klär du stålstommen med flera skikt kokosväv i kombination med stålmattor. Kokosväven förhindrar att bullerväggens fyllning rinner ut.

En stor praktisk fördel i bullerväggens entreprenad är att du inte behöver gjuta fundament. Du komprimerar ett bärlager enligt krav och ställer konstruktionen direkt på marken. Det sparar tid, minskar moment som riskerar att förskjuta tidplanen, och gör bulleråtgärderna enklare att fasa in etappvis i ett byggprojekt.

Vanliga frågor och svar

Vad är en K-Grön bullervägg och hur skiljer den sig från ett bullerplank?

En K-Grön bullervägg fungerar som en slank jordvall: du fyller konstruktionen med massor som absorberar ljudet effektivt. Ett bullerplank bygger oftare på skivmaterial som främst reflekterar ljud, även om det finns absorberande alternativ. K-Grön ger dessutom en grön yta som smälter in i miljön.

Kan man använda schaktmassor i en bullervägg?

Ja, K-Grön är framtagen för återbruk av schaktmassor. Du kan ofta använda lokala massor från projektet som fyllnad, vilket minskar transporter och deponi. Det gör bullerskyddet mer kostnadseffektivt och stärker hållbarhetsprofilen, särskilt i väg- och byggentreprenader med stora massflöden.

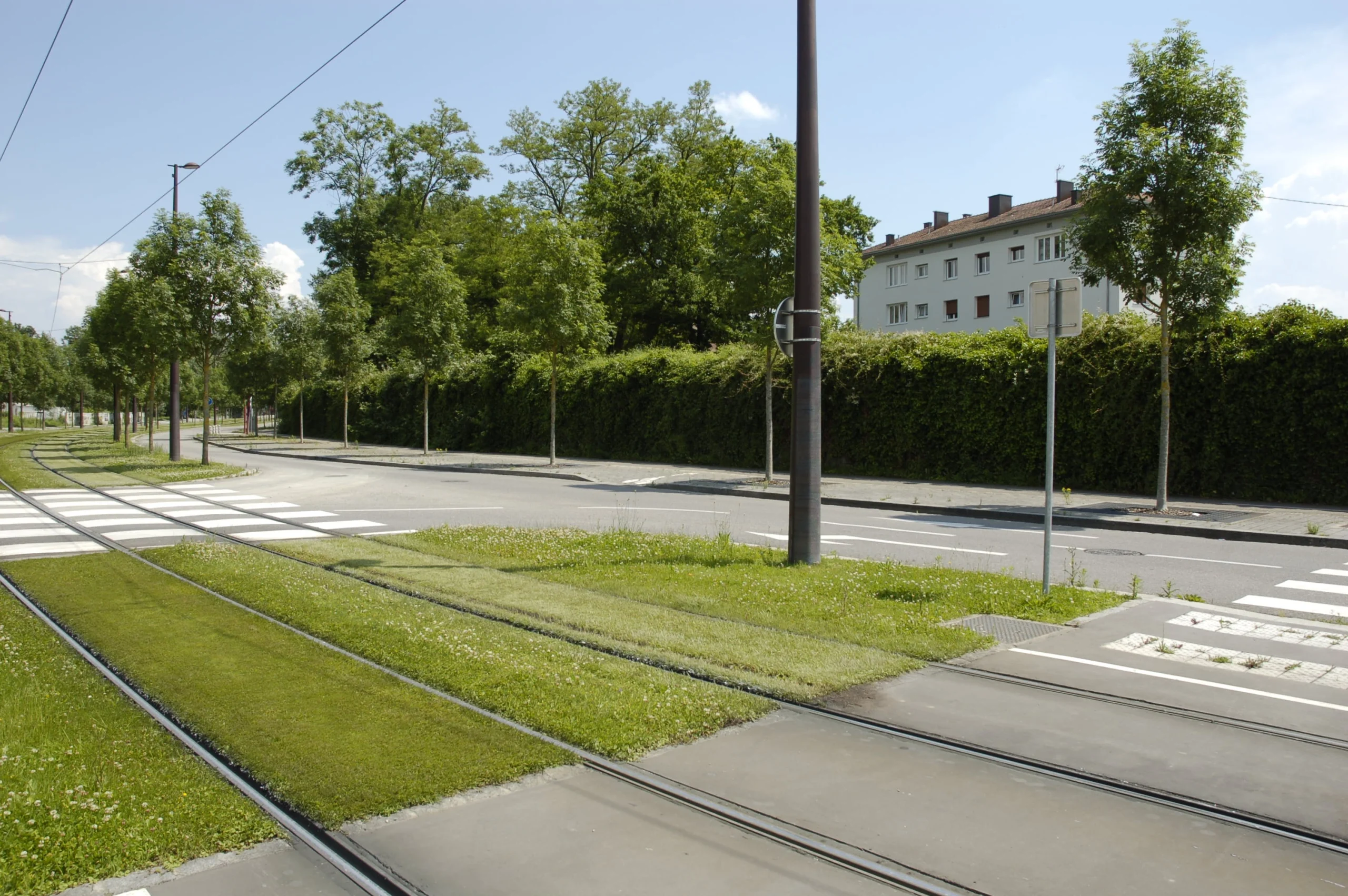

Passar bullerväggen för vägar, spårtrafik och bostadsområden?

Ja. K-Grön används som bullervägg vid vägar och fungerar i lägen med spårtrafik där du behöver robust bullerreducering. Du kan också sätta den som bullerskydd i bostadsområden där ljudvolymen upplevs som hög. Till exempel runt idrottsplatser, lekplatser med mera.

Hur snabbt kan en bullervägg etableras och vad kräver den i underhåll?

Den modulära konstruktionen gör etableringen snabb, utan gjutna fundament. Du bygger på ett kompakterat bärlager och fyller med schaktmassor, vilket förenklar logistik och tidplan.

Underhåll handlar främst om att ge plantorna rätt förutsättningar den första tiden innan de etablerat sig. Därefter endast vid mycket torra somrar om du vill ha en helt grön bullervägg.
